Le plan ne permet pas de vérifier une surface habitable nette complète.
Vue extérieure du P20 Standard
20 pieds / Standard
P20. L’essentiel.
Deux chambres, un séjour ouvert et une salle d’eau centrale. Une base pour composer votre maison.
- Deux chambres à droite, séjour et repas à gauche.
- Cuisine avec évier et meubles bas ; douche, WC et meuble vasque.
- PVC 2 mm et choix de salle d’eau suivant le dossier du modèle.
Plan fourniTerrasse incluse
Référence catalogue, pages 8, 9Découvrez l’intérieur.

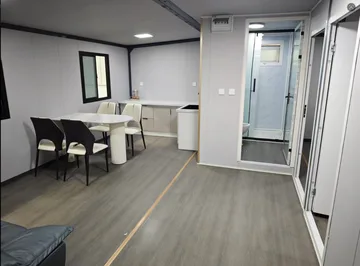

Photos et vues fournies dans le dossier du modèle. Mobilier et équipements suivent la configuration retenue.
Nos équipements standard.
Les détails du quotidien, présentés en images. Les paramètres du modèle restent la référence pour les matériaux et la version livrée.

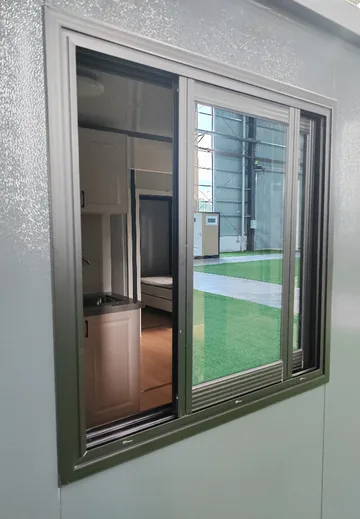

Fenêtres et moustiquaires
Sol intérieur aspect bois

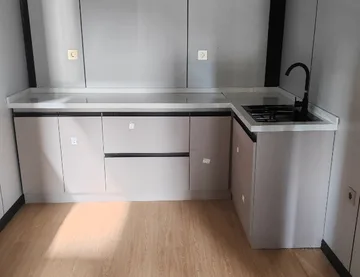

Plan de travail
Meubles hauts
Meubles bas
Évier et mitigeur

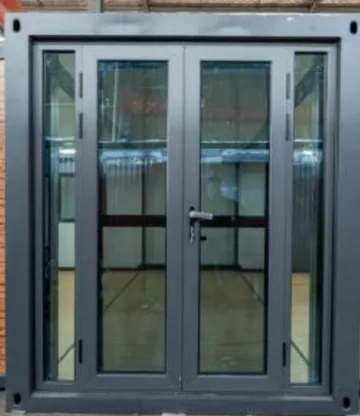

Baie vitrée coulissante
Tableau électrique
Corniches et plinthes
Rangement avec miroir
Meuble vasque
Prises électriques
Raccordements d’évacuation
Porte de chambre

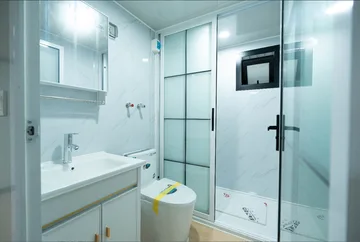

Parois de salle d’eau
WC standard
Les images de détails illustrent les fonctions. Couleurs, mobilier et accessoires suivent le dossier du modèle et vos demandes.
La surface, en clair.
Le corps de la maison et la terrasse se lisent séparément. Les surfaces sont calculées à partir des cotes visibles ; l’emprise extérieure comprend les murs.
6,260 × 5,900 m
1,980 × 6,260 m
Référence extérieure de l’élévation. La fiche 6,320 × 5,900 m donne séparément 37,288 m². La largeur complète de terrasse reste à confirmer.
Le modèle en détail.
Dimensions et transport
- Déployé, fiche P20
- 6 320 × 5 900 × 2 480 mm
- Replié, fiche P20
- 2 200 × 5 900 × 2 480 mm
- Masse brute annoncée
- 3 500 kg
- Exemple technique équipé
- 6 260 × 5 900 mm
Structure et enveloppe
- Poutres / poteaux
- Acier Q235 galvanisé : 80 × 100 × 2,5 mm ; poteau plié 80 × 80 × 3 mm.
- Modules / charnières
- 40 × 60 × 1,5 mm ; charnières et connecteurs galvanisés 2,5 mm.
- Levage / peinture
- 210 × 150 × 160 × 4 mm ; peinture poudre électrostatique.
- Plancher / isolation
- Bambou contreplaqué 18 mm ; PVC. Panneaux sandwich 50 mm, tôles 0,35 mm ; EPS 50 mm, 12 kg/m³.
- Décor de la fiche
- Métal sculpté 18 mm avec PU 16 mm ; finition à rapprocher du modèle.
Ouvertures de l’exemple technique
- Portes
- 2 portes acier 840 × 1 970 mm ; 1 porte aluminium 1 890 × 2 230 mm ; porte vitrée de salle d’eau à relever.
- Fenêtres
- 6 fenêtres 930 × 930 mm, allège 850 mm ; 1 fenêtre 700 × 500 mm, allège 1 400 mm.
Votre espace, en plan.
Chaque document garde ses propres cotes. Plans de présentation, plans techniques, aménagements 3D et élévations sont identifiés séparément.

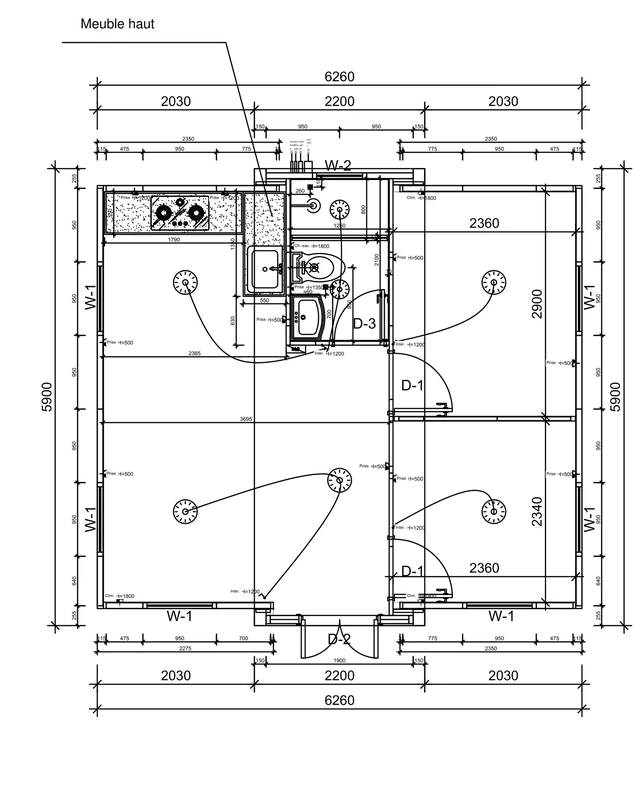

Exemple technique équipé : 6 260 × 5 900 mm.

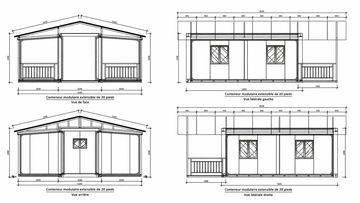

Élévations P20 : dimensions propres au dessin

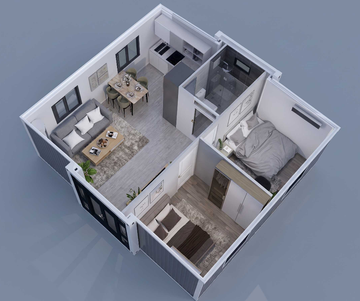

P20 : aménagement 3D fourni
Une configuration
à valider ensemble.
La fiche P20 et l’exemple technique ont des largeurs différentes : 6 320 et 6 260 mm. Le plan final doit fixer la référence retenue.
Les équipements supplémentaires de l’exemple technique suivent la configuration retenue. Terrasse principale et toiture en A sont incluses selon l’offre actuelle.
Terrasse et toiture à deux pentes en A incluses dans les modèles proposés. Les vues de présentation et les photos du dossier restent des références. Mobilier, équipements et détails de réalisation suivent le dossier du modèle et votre projet.
Une base, vos possibilités
La maison suit
votre projet.
Ces modèles répondent aux demandes les plus courantes. Nous pouvons travailler avec vous sur les matériaux, la distribution, les sanitaires, les cuisines et les séparations de pièces.
Modules reliés, espace supplémentaire et extension en hauteur : décrivez votre idée. Le plan et la solution constructive seront définis pour votre terrain et votre usage.
Parlons de mon idée
